CEX 11/13
Артикул: 2400-26233
Проточный водонагреватель CLAGE CEX 11/13

CEX 11/13

32 800 руб.
Старая цена: 0 руб.
Купить в 1 клик В наличии
"CLAGE-COM.ru" - официальный магазин дилера компании CLAGE
В подарок:

Набор инструментов

STAYER 2205-H8
Экономия:
840 руб.
Набор инструментов в жестком кейсе, включающий в себя минимальный комплект необходимых в быту инструментов. Высокое качество стали повышенной прочности и пластмассовых элементов продлевают срок жизни каждого инструмента.

CLAGE CEX 11/13 представляет собой компактный и производительный водонагреватель проточного типа, в который вода подается за счет водопроводного давления. Модель рекомендуется использовать для подачи горячей воды для кухонных моек, но может применяться для раковин в ванной комнате и для душа. Устройство работает от трехфазной сети 380 В и потребляет мощность при нагреве максимум либо 11, либо 13,5 кВт. Данное значение устанавливается с помощью электронного блока управления, имеющего информативный ЖК-дисплей. Температура на выходе может устанавливаться в диапазоне от +20°C до +60°C, причем электроника запоминает два устанавливаемых во время настройки значения для быстрого переключения между температурными режимами. Размещается водонагреватель на стене, крепится с трубами через соединения 1/2 дюйма, а подводка располагается снизу.

Проточный водонагреватель CLAGE CEX 11/13
Ключевые особенности
  • Электронное управление.
  • Ремонтопригодный спиральный нагревательный элемент.
  • Регулировка максимальной мощности нагрева.
  • Небольшие габариты.
  • Питание от трехфазной сети.
  • ЖК-дисплей.
  • Раздача воды на несколько точек потребления.
  • Температурный диапазон +20…+60°C.
  • Настенный монтаж.
  • Монтажный трафарет в комплекте.
  • Класс энергоэффективности A.
  • Нижняя подводка 1/2 дюйма.
  • Совместимость с пультом управления.
  • Защита корпуса IP25.
Принцип работы

Проточный водонагреватель CLAGE CEX 11/13 использует классический принцип работы, т.е. при открытии крана потребителем через нагревательный элемент устройства вода начинает движение и осуществляется нагрев жидкости. В тот момент, когда пользователь перекрывает вентиль горячей воды, движение воды завершается и нагрев прекращается. Включение происходит в том случае, когда через нагревательный элемент жидкость проходит со скоростью 2 литра в минуту при работе в режиме 11 кВт и 5 литров в минуту, если водонагреватель находится в режиме максимального нагрева с мощностью 13,5 кВт.

Для чего вообще используется переключаемая мощность? Возможность изменения предусмотрена для того, чтобы при необходимости аппарат работал в экономичном режиме, когда не требуется расход больших объемов воды или при невозможности подключения оборудования к электрическим проводам рекомендуемого сечения. Для режима 13,5 кВт сечения провода должно быть 2,5 кв.мм. Чтобы провести смену настроек относительно режима мощности, следует перезагрузить устройство. Для этого снимите крышку, открутив винт, и перекиньте на несколько секунд перемычку с левой стороны платы на соседние разъемы, а затем поставьте перемычку на место и установите крышку.

В качестве нагревателя в CLAGE CEX 11/13 используется особый спиральный нагревательный элемент IES, выполненный по запатентованной технологии. Преимуществами элемента является его ремонтопригодность и адаптированность к жесткой воде. Если в вашем доме водопроводная вода подается с повышенным содержанием солей, это не станет проблемой для проточного водонагревателя, поскольку соли не будут откладываться на внутренних элементах CEX 11/13. Достигается это за счет того, что при прохождении электрического тока через спираль, нагревательный элемент начинает вибрировать, стряхивая соли и накипь.

Программирование температур нагрева – весьма удобная для использования в быту функция. Она позволяет во время работы нагревателя изменить температуру нагрева нажатием одной кнопки. По умолчанию режимы установлены на значениях +38°C и +45°C, но температуру можно изменить в рабочих пределах. В качестве примера можно привести ситуацию, когда первый режим предназначен для взрослых, а второй, с низкой температурой, применяется при купании детей.

Для удобства управления водонагревателем можно приобрести специальный пульт дистанционного управления FX с дальностью действия до 10 метров. Он полностью повторяет функционал блока управления и необходим для тех случаев, когда сам прибор закрывается монтажным коробом. Для связи пульта и водонагревателя требуется установить небольшую плату, идущую с пультом, с основной платой CLAGE CEX 11/13. Пульт идет в комплекте с настенным держателем, оснащенным магнитом для надежного закрепления устройства беспроводного управления.

Внешний вид

Внешне CLAGE CEX 11/13 привлекает своим приятным и лаконичным дизайном, не имеющем никаких лишних элементов. Гладкий белый корпус позволит вписаться оборудованию в любой интерьер, а две скошенные линии на лицевой стороне придают модели дизайнерской строгости. В нижней части лицевой панели расположился блок управления, включающий в себя четыре кнопки, попарно расположенные по разные стороны информативного ЖК-дисплея. На экране можно посмотреть текущую температуру, ознакомиться с параметрами потребляемой мощности, увидеть коды ошибок при их наличии и некоторую другую информацию. Подводка расположена в нижней части корпуса. Патрубки рассчитаны для соединения труб через полудюймовые разъемы.

Остались вопросы?
Ознакомьтесь с:

Или позвоните нам, мы подскажем и поможем.

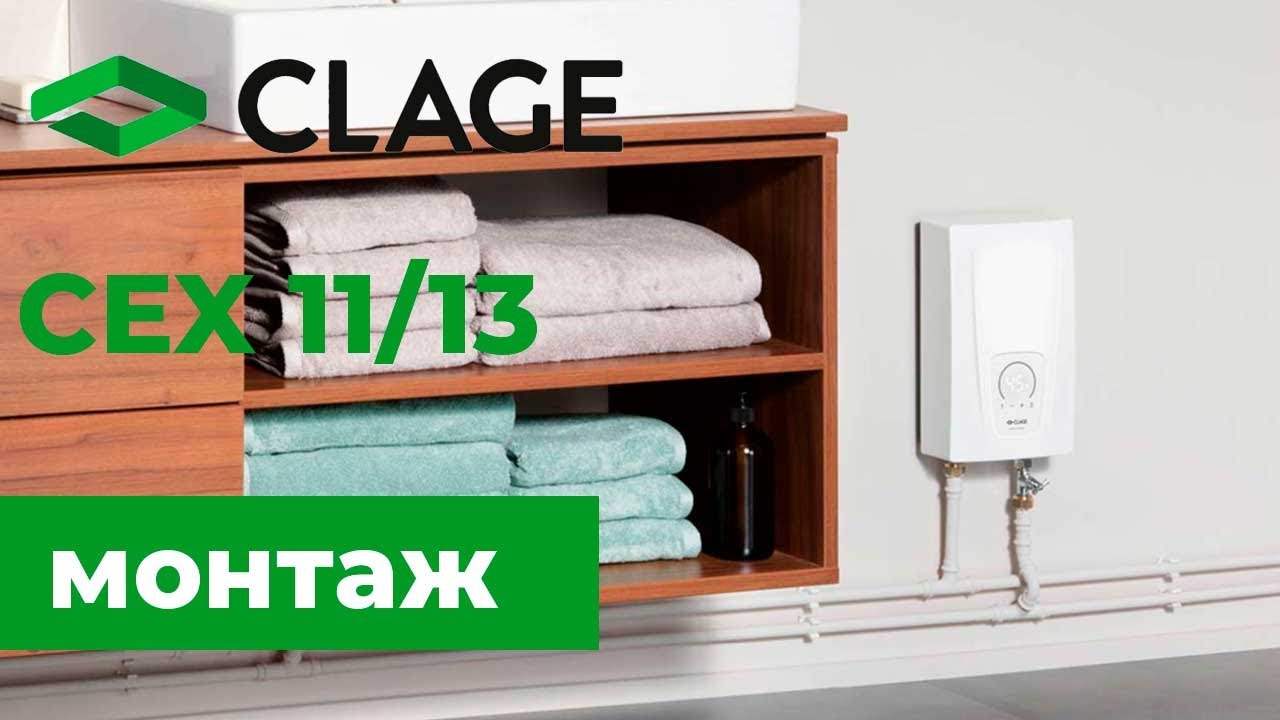

Настенное крепление

CLAGE CEX 11/13 имеет небольшие габариты, поэтому найти место для его размещения не составит труда. Это могут быть открытые участки или монтажные шкафы. Модель навешивается на стену таким образом, чтобы подводка холодной воды и отведение горячей располагались снизу. Настенный монтаж не должен вызвать каких-либо проблем, поскольку в комплектации с оборудованием идет монтажный трафарет для разметки мест вкручивания крепежа. Рекомендуется размещать водонагреватель как можно ближе к основной точке потребления, чтобы снизить теплопотери на этапе прохождения воды от выходного патрубка модели до смесителя. Поскольку защита корпуса соответствует требованиям безопасности IP25, аппарат разрешается устанавливать во влажных помещениях, а также корпус выдерживает попадание на него струй воды.

Подключение к электрической сети

Водонагреватель CLAGE CEX 11/13 подключается к трехфазной электрической сети 380В через неразъемное соединение. Поскольку аппарат требует большие ресурсы при нагреве, для него необходимо провести на автомат отдельный кабель с площадью сечения провода 1,5 или 2,5 мм2 в зависимости от выставленной максимальной мощности. Заземлять прибор обязательно!

Подключение к водопроводу

После размещения CLAGE CEX 11/13 на стене, соедините входной патрубок с входом водонагревателя посредством полудюймового разъема. Такую же процедуру выполните с выходным патрубком и трубой, ведущей к точке потребления. Затягиваются крепежные элементы с помощью пары гаечных ключей. Если какой-либо из пунктов монтажа, изложенный в инструкции, вызывает вопросы, обратитесь к специалисту, который выполнит все монтажные работы с соблюдением всех условий.

В данном разделе представлены рекомендации и общие условия по подключению и монтажу оборудования. Перед осуществлением работ необходимо ознакомиться с инструкцией и изучить требования техники безопасности. Мы советуем доверять все работы по подключению и монтаж квалифицированным специалистам!

Полезная информация:

Позвоните нам, мы подскажем и поможем.

Напряжение питания, В
Мощность, кВт
11 / 13.5
Производительность, л/мин
5.6 / 6.9
Способ подачи воды
Подводка
нижняя
Управление
электронное
Нагревательный элемент
спиральный
Покрытие нагревательного элемента
пластик
Регулятор температуры
нет
Мин. температура регулятора нагрева, °С
20
Макс. температура регулятора нагрева, °С
60
Ограничитель температуры нагрева
да
Термометр
да
Дисплей
да
Индикация включения
да
Индикация нагрева
да
Пульт ДУ
Да (нет в комплекте)
Предохранительный клапан
нет
Подводка (дюймов)
1/2
Душевая насадка и шланг
нет
Класс энергоэффективности
A
Класс защиты, IP
25
Максимальное давление воды, атм
10
Минимальное давление воды, атм
0.2
Соединение с сетью
неразъемное
Номинальный ток, А
16 / 20
Порог включения, л/мин
2
Монтаж
настенный
Необходимое сечение кабеля, кв.мм
1.5 / 2.5
Гарантия, лет
3
Высота, мм
294
Ширина, мм
177
Глубина, мм
108
Вес, кг
2.7
Производительность проточных водонагревателей (расчетная)
Количество воды (литров в минуту) на выходе водонагревателя с t=38 °С
Температура воды на входе, °С При мощности проточного водонагревателя:
3 кВт 6 кВт 8 кВт 13 кВт 15 кВт 18 кВт 21 кВт 24 кВт 27 кВт
6 1.3 2.7 3.6 5.8 6.7 8.2 9.4 10.7 12
10 1.5 3 4.1 6.6 7.7 9.2 10.7 12.3 13.8
14 1.8 3.6 4.8 7.7 9 10.7 12.7 14.3 16.1
18 2.1 4.3 5.7 9.3 10.7 12.9 15 17.2 19.3
Количество воды (литров в минуту) на выходе водонагревателя с t=55 °С
Температура воды на входе, °С При мощности проточного водонагревателя:
3 кВт 6 кВт 8 кВт 13 кВт 15 кВт 18 кВт 21 кВт 24 кВт 27 кВт
6 - - 2.3 3.8 4.4 5.2 6.1 7 7.9
10 - - 2.5 4.1 4.8 5.7 6.7 7.6 8.6
14 - - 2.8 4.5 5.2 6.3 7.3 8.4 9.4
18 - 2.3 3.1 5.1 5.7 6.9 8.1 9.2 10.3
Рекомендуемое сечение электрического кабеля
Медный, трехжильный кабель (220 Вольт)
Мощность, кВт 1 2 3 3.5 4 6 8 12
Сила тока, А 4.5 9.1 13.6 15.9 18.2 27.3 36.4 54.5
Сечение жилы кабеля, мм² 1 1 1.5 2.5 2.5 4 6 10
Максимальная длина, метров 35 17 17 25 22 23 27 30
Медный, четырех или пятижильный кабель (380 Вольт)
Мощность, кВт 6 13 15 18 21 24 27 35
Сила тока, А 9.1 19.5 22.8 27.3 31.9 36.5 41 53.2
Сечение жилы кабеля, мм² 1.5 4 4 4 6 6 8 8
Максимальная длина, метров 50 52 48 40 51 45 53 41
Расшифровка классов защиты IP
Первая цифра кода (значение) IP
Значение Защита от предметов с диаметром (мм) Пояснение
0 - Защита отсутствует
1 Более 50 Отсутствие защиты от сознательного контакта, защита от тел с большой поверхностью
2 Более 12,5 Защита от пальцев и подобных объектов
3 Более 2,5 Защита от попадания кабелей, инструмента и т.д.
4 Более 1 Защита от проводов, крепежа и других схожих объектов
5 Пылезащищенное Защита от внешних контактов. Допускается проникание небольшого количества пыли, не влияющего на работоспособность.
6 Пыленепроницаемое Защита от внешних контактов и попадания пыли.
Вторая цифрка кода (значение) IP
Значение Защищает от Пояснение
0 - Защита отсутствует
1 Вертикальное падение капель Падение воды вертикально не влияет на работу оборудования
2 Вертикальное падение капель под углом 15° Падение воды вертикально под углом до 15° не влияет на работу оборудования
3 Падение брызг Защита от дождя при падении воды вертикально под углом до 60° не влияет на работу оборудования
4 Брызги по любой траектории Попадание брызг под любым углом не влияет на работу оборудования
5 Струи воды Попадание струй воды под любым углом не влияет на работу оборудования
6 Сильные струи воды Попадание сильных струй воды под любым углом не влияет на работу оборудования
***Если нет цифры указывающей значение от попадания предметов, вместо неё используется «X», например – IP X4.

В этом разделе указаны теоретические (примерные) расчётные данные, реальные показатели или параметры устройств и оборудования могут отличаться в различных условиях эксплуатации. Для получения более точной информации необходимо воспользоваться консультацией специалиста.
