CEX 9
Артикул: 2400-26239

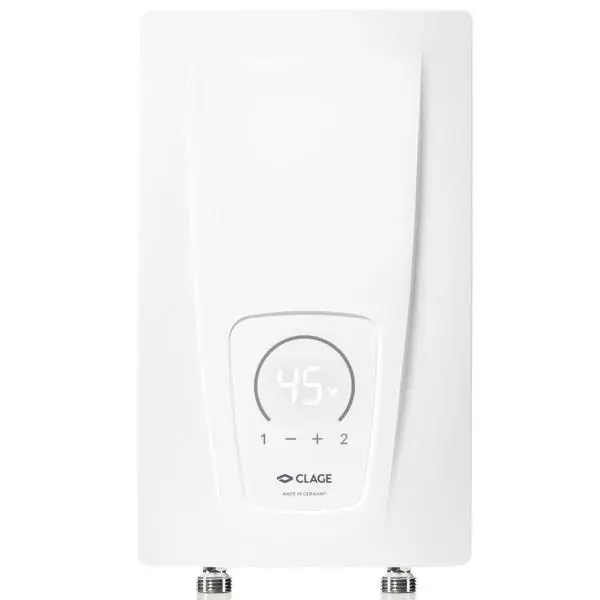

Проточный водонагреватель CLAGE CEX 9

CEX 9

27 000 руб.
Старая цена: 0 руб.
Купить в 1 клик В наличии
"CLAGE-COM.ru" - официальный магазин дилера компании CLAGE
В подарок:

Набор инструментов

STAYER 2205-H8
Экономия:
840 руб.
Набор инструментов в жестком кейсе, включающий в себя минимальный комплект необходимых в быту инструментов. Высокое качество стали повышенной прочности и пластмассовых элементов продлевают срок жизни каждого инструмента.

CLAGE CEX 9 представляет собой компактный и производительный водонагреватель проточного типа, в который вода подается за счет водопроводного давления. Модель рекомендуется использовать для подачи горячей воды для кухонных моек, но может применяться для раковин в ванной комнате и для душа. Устройство работает от стандартной однофазной бытовой сети 220 В и потребляет мощность при нагреве максимум либо 6,6, либо 8,8 кВт. Данное значение устанавливается с помощью электронного блока управления, имеющего информативный ЖК-дисплей. Температура на выходе может устанавливаться в диапазоне от +20°C до +60°C, причем электроника запоминает два устанавливаемых во время настройки значения для быстрого переключения между температурными режимами. Размещается водонагреватель на стене, крепится с трубами через соединения ½ дюйм, а подводка располагается снизу.

Проточный водонагреватель CLAGE CEX 9
Ключевые особенности
  • Электронное управление.
  • Ремонтопригодный спиральный нагревательный элемент.
  • Регулировка максимальной мощности нагрева.
  • Небольшие габариты.
  • Питание от однофазной сети.
  • ЖК-дисплей.
  • Раздача воды на несколько точек потребления.
  • Температурный диапазон +20…+60°C.
  • Настенный монтаж.
  • Монтажный трафарет в комплекте.
  • Класс энергоэффективности A.
  • Нижняя подводка ½ дюйма.
  • Совместимость с пультом управления.
  • Защита корпуса IP25.
Принцип работы

Проточный водонагреватель CLAGE CEX 9 использует классический принцип работы, т.е. при открытии крана потребителем через нагревательный элемент устройства вода начинает движение и осуществляется нагрев жидкости. В тот момент, когда пользователь перекрывает вентиль горячей воды, движение воды завершается и нагрев прекращается. Включение происходит в том случае, когда через нагревательный элемент жидкость проходит со скоростью 2 литра в минуту при работе в режиме 6,6 кВт и 5 литров в минуту, если водонагреватель находится в режиме максимального нагрева с мощностью 8,8 кВт.

Для чего вообще используется переключаемая мощность? Возможность изменения предусмотрена для того, чтобы при необходимости аппарат работал в экономичном режиме, когда не требуется расход больших объемов воды или при невозможности подключения оборудования к электрическим проводам рекомендуемого сечения. Для режима 8,8 кВт сечения провода должно быть 6 кв.мм. Чтобы провести смену настроек относительно режима мощности, следует перезагрузить устройство. Для этого снимите крышку, открутив винт, и перекиньте на несколько секунд перемычку с левой стороны платы на соседние разъемы, а затем поставьте перемычку на место и установите крышку.

В качестве нагревателя в CLAGE CEX 9 используется особый спиральный нагревательный элемент IES, выполненный по запатентованной технологии. Преимуществами элемента является его ремонтопригодность и адаптированность к жесткой воде. Если в вашем доме водопроводная вода подается с повышенным содержанием солей, это не станет проблемой для проточного водонагревателя, поскольку соли не будут откладываться на внутренних элементах CEX 9. Достигается это за счет того, что при прохождении электрического тока через спираль, нагревательный элемент начинает вибрировать, стряхивая соли и накипь.

Программирование температур нагрева – весьма удобная для использования в быту функция. Она позволяет во время работы нагревателя изменить температуру нагрева нажатием одной кнопки. По умолчанию режимы установлены на значениях +38°C и +45°C, но температуру можно изменить в рабочих пределах. В качестве примера можно привести ситуацию, когда первый режим предназначен для взрослых, а второй, с низкой температурой, применяется при купании детей.

Для удобства управления водонагревателем можно приобрести специальный пульт дистанционного управления FX с дальностью действия до 10 метров. Он полностью повторяет функционал блока управления и необходим для тех случаев, когда сам прибор закрывается монтажным коробом. Для связи пульта и водонагревателя требуется установить небольшую плату, идущую с пультом, с основной платой CLAGE CEX 9. Пульт идет в комплекте с настенным держателем, оснащенным магнитом для надежного закрепления устройства беспроводного управления.

Внешний вид

Внешне CLAGE CEX 9 привлекает своим приятным и лаконичным дизайном, не имеющем никаких лишних элементов. Гладкий белый корпус позволит вписаться оборудованию в любой интерьер, а две скошенные линии на лицевой стороне придают модели дизайнерской строгости. В нижней части лицевой панели расположился блок управления, включающий в себя четыре кнопки, попарно расположенные по разные стороны информативного ЖК-дисплея. На экране можно посмотреть текущую температуру, ознакомиться с параметрами потребляемой мощности, увидеть коды ошибок при их наличии и некоторую другую информацию. Подводка расположена в нижней части корпуса. Патрубки рассчитаны для соединения труб через полудюймовые разъемы.

Остались вопросы?
Ознакомьтесь с:

Или позвоните нам, мы подскажем и поможем.

Настенное крепление

CLAGE CEX 9 имеет небольшие габариты, поэтому найти место для его размещения не составит труда. Это могут быть открытые участки или монтажные шкафы. Модель навешивается на стену таким образом, чтобы подводка холодной воды и отведение горячей располагались снизу. Настенный монтаж не должен вызвать каких-либо проблем, поскольку в комплектации с оборудованием идет монтажный трафарет для разметки мест вкручивания крепежа. Рекомендуется размещать водонагреватель как можно ближе к основной точке потребления, чтобы снизить теплопотери на этапе прохождения воды от выходного патрубка модели до смесителя. Поскольку защита корпуса соответствует требованиям безопасности IP25, аппарат разрешается устанавливать во влажных помещениях, а также корпус выдерживает попадание на него струй воды.

Подключение к электрической сети

Водонагреватель CLAGE CEX 9 подключается к однофазной электрической сети 220В через неразъемное соединение. Поскольку аппарат требует большие ресурсы при нагреве, для него необходимо провести на автомат отдельный кабель с площадью сечения провода 4 или 6 мм2 в зависимости от выставленной максимальной мощности. Заземлять прибор обязательно!

Подключение к водопроводу

После размещения CLAGE CEX 9 на стене, соедините входной патрубок с входом водонагревателя посредством полудюймового разъема. Такую же процедуру выполните с выходным патрубком и трубой, ведущей к точке потребления. Затягиваются крепежные элементы с помощью пары гаечных ключей. Если какой-либо из пунктов монтажа, изложенный в инструкции, вызывает вопросы, обратитесь к специалисту, который выполнит все монтажные работы с соблюдением всех условий.

В данном разделе представлены рекомендации и общие условия по подключению и монтажу оборудования. Перед осуществлением работ необходимо ознакомиться с инструкцией и изучить требования техники безопасности. Мы советуем доверять все работы по подключению и монтаж квалифицированным специалистам!

Полезная информация:

Позвоните нам, мы подскажем и поможем.

Напряжение питания, В
Мощность, кВт
6.6 / 8.8
Производительность, л/мин
3.4 / 4.5
Способ подачи воды
Подводка
нижняя
Управление
электронное
Нагревательный элемент
спиральный
Покрытие нагревательного элемента
пластик
Регулятор температуры
нет
Мин. температура регулятора нагрева, °С
20
Макс. температура регулятора нагрева, °С
60
Ограничитель температуры нагрева
да
Термометр
да
Дисплей
да
Индикация включения
да
Индикация нагрева
да
Пульт ДУ
Да (нет в комплекте)
Предохранительный клапан
нет
Подводка (дюймов)
1/2
Душевая насадка и шланг
нет
Класс энергоэффективности
A
Класс защиты, IP
25
Максимальное давление воды, атм
10
Минимальное давление воды, атм
0.2
Соединение с сетью
неразъемное
Номинальный ток, А
29 / 38
Порог включения, л/мин
2
Монтаж
настенный
Необходимое сечение кабеля, кв.мм
4-6 / 6
Гарантия, лет
3
Высота, мм
294
Ширина, мм
177
Глубина, мм
108
Вес, кг
2.7
Производительность проточных водонагревателей (расчетная)
Количество воды (литров в минуту) на выходе водонагревателя с t=38 °С
Температура воды на входе, °С При мощности проточного водонагревателя:
3 кВт 6 кВт 8 кВт 13 кВт 15 кВт 18 кВт 21 кВт 24 кВт 27 кВт
6 1.3 2.7 3.6 5.8 6.7 8.2 9.4 10.7 12
10 1.5 3 4.1 6.6 7.7 9.2 10.7 12.3 13.8
14 1.8 3.6 4.8 7.7 9 10.7 12.7 14.3 16.1
18 2.1 4.3 5.7 9.3 10.7 12.9 15 17.2 19.3
Количество воды (литров в минуту) на выходе водонагревателя с t=55 °С
Температура воды на входе, °С При мощности проточного водонагревателя:
3 кВт 6 кВт 8 кВт 13 кВт 15 кВт 18 кВт 21 кВт 24 кВт 27 кВт
6 - - 2.3 3.8 4.4 5.2 6.1 7 7.9
10 - - 2.5 4.1 4.8 5.7 6.7 7.6 8.6
14 - - 2.8 4.5 5.2 6.3 7.3 8.4 9.4
18 - 2.3 3.1 5.1 5.7 6.9 8.1 9.2 10.3
Рекомендуемое сечение электрического кабеля
Медный, трехжильный кабель (220 Вольт)
Мощность, кВт 1 2 3 3.5 4 6 8 12
Сила тока, А 4.5 9.1 13.6 15.9 18.2 27.3 36.4 54.5
Сечение жилы кабеля, мм² 1 1 1.5 2.5 2.5 4 6 10
Максимальная длина, метров 35 17 17 25 22 23 27 30
Медный, четырех или пятижильный кабель (380 Вольт)
Мощность, кВт 6 13 15 18 21 24 27 35
Сила тока, А 9.1 19.5 22.8 27.3 31.9 36.5 41 53.2
Сечение жилы кабеля, мм² 1.5 4 4 4 6 6 8 8
Максимальная длина, метров 50 52 48 40 51 45 53 41
Расшифровка классов защиты IP
Первая цифра кода (значение) IP
Значение Защита от предметов с диаметром (мм) Пояснение
0 - Защита отсутствует
1 Более 50 Отсутствие защиты от сознательного контакта, защита от тел с большой поверхностью
2 Более 12,5 Защита от пальцев и подобных объектов
3 Более 2,5 Защита от попадания кабелей, инструмента и т.д.
4 Более 1 Защита от проводов, крепежа и других схожих объектов
5 Пылезащищенное Защита от внешних контактов. Допускается проникание небольшого количества пыли, не влияющего на работоспособность.
6 Пыленепроницаемое Защита от внешних контактов и попадания пыли.
Вторая цифрка кода (значение) IP
Значение Защищает от Пояснение
0 - Защита отсутствует
1 Вертикальное падение капель Падение воды вертикально не влияет на работу оборудования
2 Вертикальное падение капель под углом 15° Падение воды вертикально под углом до 15° не влияет на работу оборудования
3 Падение брызг Защита от дождя при падении воды вертикально под углом до 60° не влияет на работу оборудования
4 Брызги по любой траектории Попадание брызг под любым углом не влияет на работу оборудования
5 Струи воды Попадание струй воды под любым углом не влияет на работу оборудования
6 Сильные струи воды Попадание сильных струй воды под любым углом не влияет на работу оборудования
***Если нет цифры указывающей значение от попадания предметов, вместо неё используется «X», например – IP X4.

В этом разделе указаны теоретические (примерные) расчётные данные, реальные показатели или параметры устройств и оборудования могут отличаться в различных условиях эксплуатации. Для получения более точной информации необходимо воспользоваться консультацией специалиста.
