- Напряжение питания, В: 220 (однофазный)
- Мощность, кВт: 3.5
- Производительность, л/мин: 2
- Способ подачи воды: напорный
Проточный напорный электрический водонагреватель MBX 3 Lumino – это небольшое, но очень эффективное устройство, которое создано для снабжения горячей водой одной точки водоразбора. Предназначен для установки преимущественно в офисных зданиях, общественных уборных или санузлах в точках общественного питания. Может использоваться и в домашних условиях для снабжения горячей водой одной раковины на кухне или умывальника в ванной комнате. Комплектуется специальным смесителем с сенсорной системой управления. Принцип работы достаточно прост: когда потребитель подносит руки к крану, срабатывает сенсор, после чего устройство автоматически активируется и начинает нагревать воду, которая практически моментально поступает пользователю. Верхняя подводка и миниатюрные размеры водонагревателя говорят о возможности его установки под раковиной – это значительно экономит место в ванной комнате. Питается устройство от однофазной сети и подключается к обычной бытовой розетке, мощность составляет 3,5 кВт.
- Электронное управление.
- Регулировка температуры при помощи рычага.
- Смеситель в комплекте.
- Верхняя подводка.
- Работа с одной точной потребления.
- Светодиодная индикация.
- Компактные размеры.
- Мощность 3,5 кВт.
- Питание от однофазной сети.
- Защита от струй воды (IP25).
- Класс энергоэффективности A.
- Простой монтаж.
- Быстрый нагрев воды.
- Сенсорная система активации.
MBX 3 Lumino – это электрический напорный водонагреватель проточного типа, разработанный для снабжения горячей водой одной водоразборной точки. Представляет собой миниатюрное устройство с верхней подводкой, что позволяет устанавливать его под раковиной, рядом с краном, где аппарат никому не помешает. Кроме того, близость расположения устройства к крану продиктовано сокращением расстояния и, как следствие, снижением теплопотерь. Проточный тип водонагревателя говорит о том, что вода начинает нагреваться в тот момент, когда пользователь подносит руки к сенсорному смесителю – прибор автоматически выходит из режима ожидания, при достижении скорости потока в 1,2 л/сек активируется нагревательный элемент, что позволяет практически моментально получить горячую воду заданной температуры.
В комплекте с водонагревателем идет специальный смеситель с сенсорной системой управления. Кран оснащен специальным датчиком, который срабатывает при поднесении рук к сенсору – как только потребитель подносит руки под кран, начинает течь вода, вследствие чего включается водонагреватель и начинает нагревать жидкость. После того, как потребитель убирает руки из-под крана, вода и водонагреватель автоматически отключаются. Отсутствие необходимости контактировать с элементами управления крана каждый раз, когда кому-то нужно помыть руки, делает его максимально гигиеничным решением для общественных санузлов.
Температура нагрева воды плавно корректируется при помощи рычага, расположенного рядом с краном. Для того, чтобы установить максимально возможную температуру нагрева, составляющую 42°C, необходимо потянуть рычаг на себя до упора. Если передвинуть рычаг в крайнее положение «от себя», будет установлена минимальная температура воды – примерно 20 градусов. Водонагреватель греет воду до заданной температуры, а не смешивает горячую воду с холодным потоком, что является отличительной особенностью данного устройства.
Комбинация водонагревателя мгновенного действия и специального смесителя позволяет подавать нагретую жидкость в умывальник с максимальной экономией воды и электроэнергии. Для удобства пользователей смеситель оснащен световой индикацией. Светодиодное кольцо находится в верхней части крана и подсвечивается разными цветами в зависимости от выбранной температуры. Подсветка загорается при поднесении рук к рану, чтобы пользователь мог увидеть, какой температуры вода поступает в данный момент, даже если руки не находятся под самой струей. Чем сильнее нагрев – тем ближе цвет индикатора к красному цвету, чем холоднее – тем он ближе к синему. За точность нагрева воды отвечает электронная регулировка. При закрытии крана устройство автоматически отключается.
Водонагреватель оснащен спиральным нагревательным элементом IES, который отличается своей устойчивостью к образованию накипи. Выполнен из нержавеющей стали и поддается ремонту, может использоваться с жесткой водой. В комплекте к устройству идет специальный аэратор, который способствует экономии электроэнергии и воды. Он фиксируется на кране и подмешивает пузырьки воздуха в водный поток, рассекая его и делая струю более однородной и мягкой. Благодаря этому вода, текущая из крана, не разбрызгивается в разные стороны, а поступает пользователю мягко и равномерно.
Класс защиты IP25 говорит о том, что прибор защищен от попадания капель, брызг и направленных струй воды – они никак не влияют на работоспособность водонагревателя. Жизнь и здоровье потребителей будет в полной безопасности.
MBX 3 Lumino – это невероятно компактное, но очень эффективное устройство, выполненное в современном стиле. Его габариты составляют всего 135 × 186 × 87 мм, подводка воды осуществляется сверху, что позволяет размещать устройство под раковиной – оно совершенно не будет мешать эксплуатации умывальника. Дизайн водонагревателя лаконичен, но в то же время он смотрится очень эффектно и вписывается практически в любую обстановку ванной комнаты или общественного санузла. Отличительной особенностью данного устройства выступает смеситель с сенсорной системой активации. Чувствительный сенсорный датчик располагается в нижней части смесителя и срабатывает при поднесении рук под кран. С правой стороны от смесителя находится небольшой рычажок регулировки температуры, при помощи которого можно плавно отрегулировать степень нагрева воды. Кран оснащен кольцевой светодиодной индикацией, которая меняет свой цвет в зависимости от выбранной температуры воды.
Или позвоните нам, мы подскажем и поможем.
Прибор предназначен для настенного крепления в вертикальном положении, подводка должна находиться сверху. Способ крепления водонагревателя достаточно прост – необходимо отсоединить заднюю панель, которая демонтируется без инструментов, приложить ее к стене и отметить карандашом точки крепления. Просверлите в обозначенных местах два отверстия для дюбелей при помощи сверла или бура диаметром 6 мм, вставьте дюбели, приложите крепление к стене и закрутите шурупы. После этого закрепите основной блок водонагревателя.
Устройство питается от однофазной сети 220 В, потребляемая мощность составляет 3,5 кВт. Для подключения используется вилка. Для того, чтобы устройство функционировало корректно, под раковиной, в месте подключения устройства, должно располагаться две розетки – для водонагревателя и сенсорного смесителя. Подключите датчик смесителя к водонагревателю, после чего подключайте устройство к сети. Место соединения прибора с сетью следует обезопасить от попадания воды во время эксплуатации.

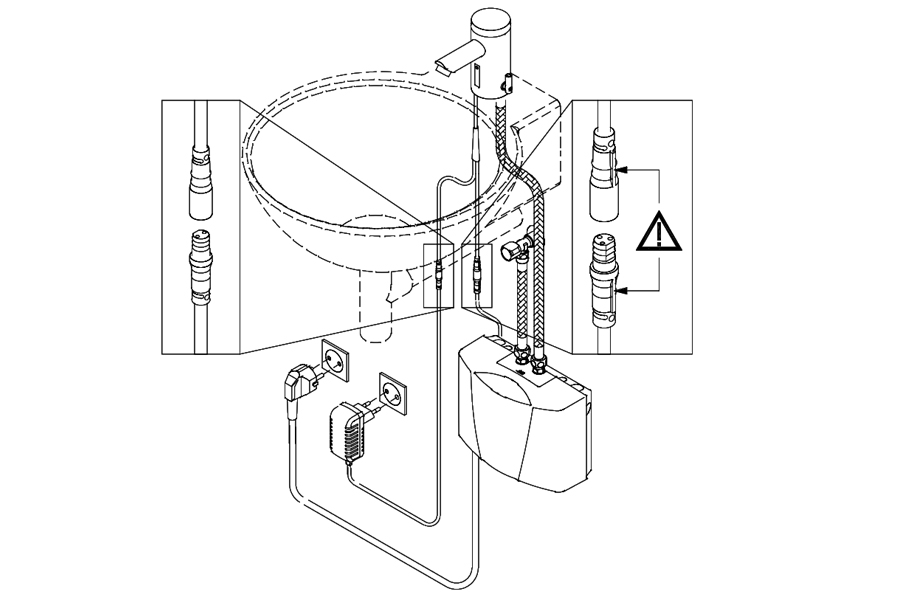

Водонагреватель имеет верхнее расположение подводки и размещается под раковиной. Шланг для холодной воды необходимо подключить к основной магистрали и водонагревателю. Также к водонагревателю подключается шланг для горячей воды, который идет к смесителю. Соединение с системой водоснабжения осуществляется через разъемы 3/8 дюйма. Для того, чтобы активировать сенсорный смеситель, необходимо подключить его к сети и снять наклейку с сенсорного датчика. В течение 4 секунд из крана будет течь вода, чтобы выгнать из труб и смесителя воздух. Спустя 10 секунд необходимо поднести руки к сенсору – после этого вода будет поступать равномерным потоком.
В данном разделе представлены рекомендации и общие условия по подключению и монтажу оборудования. Перед осуществлением работ необходимо ознакомиться с инструкцией и изучить требования техники безопасности. Мы советуем доверять все работы по подключению и монтаж квалифицированным специалистам!
Позвоните нам, мы подскажем и поможем.
| Температура воды на входе, °С | При мощности проточного водонагревателя: | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 3 кВт | 6 кВт | 8 кВт | 13 кВт | 15 кВт | 18 кВт | 21 кВт | 24 кВт | 27 кВт | |
| 6 | 1.3 | 2.7 | 3.6 | 5.8 | 6.7 | 8.2 | 9.4 | 10.7 | 12 |
| 10 | 1.5 | 3 | 4.1 | 6.6 | 7.7 | 9.2 | 10.7 | 12.3 | 13.8 |
| 14 | 1.8 | 3.6 | 4.8 | 7.7 | 9 | 10.7 | 12.7 | 14.3 | 16.1 |
| 18 | 2.1 | 4.3 | 5.7 | 9.3 | 10.7 | 12.9 | 15 | 17.2 | 19.3 |
| Температура воды на входе, °С | При мощности проточного водонагревателя: | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 3 кВт | 6 кВт | 8 кВт | 13 кВт | 15 кВт | 18 кВт | 21 кВт | 24 кВт | 27 кВт | |
| 6 | - | - | 2.3 | 3.8 | 4.4 | 5.2 | 6.1 | 7 | 7.9 |
| 10 | - | - | 2.5 | 4.1 | 4.8 | 5.7 | 6.7 | 7.6 | 8.6 |
| 14 | - | - | 2.8 | 4.5 | 5.2 | 6.3 | 7.3 | 8.4 | 9.4 |
| 18 | - | 2.3 | 3.1 | 5.1 | 5.7 | 6.9 | 8.1 | 9.2 | 10.3 |
| Мощность, кВт | 1 | 2 | 3 | 3.5 | 4 | 6 | 8 | 12 |
|---|---|---|---|---|---|---|---|---|
| Сила тока, А | 4.5 | 9.1 | 13.6 | 15.9 | 18.2 | 27.3 | 36.4 | 54.5 |
| Сечение жилы кабеля, мм² | 1 | 1 | 1.5 | 2.5 | 2.5 | 4 | 6 | 10 |
| Максимальная длина, метров | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Мощность, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
|---|---|---|---|---|---|---|---|---|
| Сила тока, А | 9.1 | 19.5 | 22.8 | 27.3 | 31.9 | 36.5 | 41 | 53.2 |
| Сечение жилы кабеля, мм² | 1.5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина, метров | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
| Значение | Защита от предметов с диаметром (мм) | Пояснение |
|---|---|---|
| 0 | - | Защита отсутствует |
| 1 | Более 50 | Отсутствие защиты от сознательного контакта, защита от тел с большой поверхностью |
| 2 | Более 12,5 | Защита от пальцев и подобных объектов |
| 3 | Более 2,5 | Защита от попадания кабелей, инструмента и т.д. |
| 4 | Более 1 | Защита от проводов, крепежа и других схожих объектов |
| 5 | Пылезащищенное | Защита от внешних контактов. Допускается проникание небольшого количества пыли, не влияющего на работоспособность. |
| 6 | Пыленепроницаемое | Защита от внешних контактов и попадания пыли. |
| Значение | Защищает от | Пояснение |
|---|---|---|
| 0 | - | Защита отсутствует |
| 1 | Вертикальное падение капель | Падение воды вертикально не влияет на работу оборудования |
| 2 | Вертикальное падение капель под углом 15° | Падение воды вертикально под углом до 15° не влияет на работу оборудования |
| 3 | Падение брызг | Защита от дождя при падении воды вертикально под углом до 60° не влияет на работу оборудования |
| 4 | Брызги по любой траектории | Попадание брызг под любым углом не влияет на работу оборудования |
| 5 | Струи воды | Попадание струй воды под любым углом не влияет на работу оборудования |
| 6 | Сильные струи воды | Попадание сильных струй воды под любым углом не влияет на работу оборудования |
В этом разделе указаны теоретические (примерные) расчётные данные, реальные показатели или параметры устройств и оборудования могут отличаться в различных условиях эксплуатации. Для получения более точной информации необходимо воспользоваться консультацией специалиста.
В каталоге CLAGE представлено три серии проточных водонагревателей:
- E-mini
- E-compact
- E-comfort
E-mini – это самые маленькие проточные водонагреватели, выпускаемые компанией, которые рассчитаны на работы с умывальником. Эти приборы оснащены гидравлическим или электронным управлением и могут в зависимости от модели работать при максимальной мощности от 3,5 кВт до 6,5 кВт, нагревая воду до 2-3,7 литров в минуту.
E-compact – это более производительные водонагреватели, рассчитанные обеспечения горячей водой кухонной мойки или душа. Приборы серии доступные в исполнении с верхней и нижней подводкой, оснащены электронным управлением, работают от одно- и трехфазной сетей в зависимости от модели, но при этом выглядят не громоздко.
E-comfort – это самые производительные проточные водонагреватели, рассчитанные на высокую производительность и одновременную раздачу воды на несколько точек потребления. Серия включает в себя как упрощенные варианты оборудования, так и инновационные модели, поддерживающие возможность включение в систему умного дома и дистанционного управления через приложение по беспроводной связи.
Нет. Все модели имеют закрытый тип и могут врезаться в водопроводную магистраль. Такой форм-фактор позволяет использовать водонагреватели не только с несколькими точками разбора, но и работать со стандартными напорными смесителями.
Компания тщательно следит за качеством своей продукции, поэтому все производственные мощности расположены на территории Германии. Здесь производятся все комплектующие, включая электронные компоненты.
Максимальная мощность проточного оборудования составляет от 3,5 кВт до 27 кВт.
Нет. В паспорте указана пиковая (максимальная) мощность нагрева. В эксплуатационных условиях мощность будет меняться линейно с учетом скорости протока, температуры воды на входе и заданной температуры на выходе. Как правило, водонагреватели редко работают на максимуме, поэтому потребление электроэнергии оказывается меньше, чем при расчетах.
Да. CLAGE предлагает оборудование, работающее от трехфазной сети, причем в каждой серии водонагревателей можно найти такие модели.
3 года с момента продажи.
Все приборы с нижней подводкой имеют защиту IP25 (защита от струй воды). Часть водонагревателей с верхней подводкой имеет защиту IP25, а часть (в серии E-compact) – IP24.
Проточные водонагреватели оснащены системой поддержания точной температуры, в результате чего приборы поддерживают точность в 0,5°C.
Это небольшая емкость, внутри которой находится нагревательный элемент. Именно здесь вода нагревается до установленной температуры.
Колба из специального жаропрочного пластика. Данный материал имеет целый ряд преимуществ:
- Выдерживает высокие температуры.
- На поверхности не образуется накипь.
- Пластик не подвержен коррозии.
- Колба может работать на протяжении длительного времени под давлением до 10 атмосфер.
- Выдерживает кратковременные удары давлением до 25 атмосфер.
В приборах CLAGE устанавливаются спиральные нагревательные элементы из нержавеющей стали. Они не подвержены коррозии, а за счет того, что температура на поверхности спирали незначительно больше, чем температура воды, на поверхности прибора не откладывается накипь.
Произойдет падение мощности, а на приборах с дисплеем выведется информация о невозможности нагрева до заданной температуры.
Нет. При разрыве ток уходит на контур заземления.
Да. Т.к. именно заземление спасает от поражения электрическим током при возникновении нештатных ситуаций.
Минимальное давление в водопроводной магистрали, при котором могут работать приборы CLAGE, составляет 0,2 атмосферы. В связи с этим водонагреватели подходят для эксплуатации на дачах и в старых домах с ветхими системами водоснабжения.
Да, такая функция присутствует и подходит для тех случаев, когда прибором часто пользуется маленький ребенок. Благодаря ограничению нагрева он не сможет ошпариться, если откроет кран только с горячей водой.
Нет. Водонагреватели CLAGE могут постоянно находиться в режиме ожидания.
Все, кроме мини-водонагревателей серии MBH. У этих приборов применяется гидравлическое управление.
Температура нагрева корректируется с помощью датчика температуры, установленного на входе, и датчика на выходе. В более дорогих моделях используются дополнительные датчики.
Да. Модели серии MBH можно размещать как патрубками вверх, так и переворачивать и размещать патрубками вниз. На функционирование водонагревателя разные варианты размещения не влияют.
Вилкой комплектуются только модели мини-водонагревателей на 3 кВт, т.к. однофазные бытовые сети допускают работы с электроприборами такой мощности через разъемное соединение.
Компания CLAGE проверяет каждый прибор после его сборки, что гарантирует отсутствие брака, допущенного по вине производителя. У проточных водонагревателей проверяются спиральные нагревательные элементы, а также осуществляется контроль отсутствия протечек.
Пульт FX предназначен для ранних версий проточных водонагревателей и использует для связи радиочастотный канал.
Пульт FXS 3 был разработан для нового проточного оборудования и осуществляет связь с водонагревателями через Bluetooth.
Нет, поскольку вопрос поддержки новым пультом старых водонагревателей не стоял на этапе разработки.
Производитель предусматривает все четыре варианта подведения электрического кабеля к водонагревателю. Это объясняется тем, что приборы эксплуатируются в различных условиях, и не всегда можно осуществить электрическую подводку с определенной стороны.
Нет. Декоративные элементы не выпускаются компанией CLAGE. При необходимости можно посмотреть нужные панели в строительных магазинах среди продукции других производителей.
Нет. Наоборот, наличие воды внутри приобретенного водонагревателя является нормой и указывает на то, что модель прошла заводской контроль на предприятии-изготовителе.
Компания CLAGE дорожит своей репутацией и старается исключить попадание на рынок бракованного оборудования. В связи с этим перед отправкой с завода каждый водонагреватель проходит тщательную проверку на работоспособность, куда входит этап проверки оборудования на герметичность колбы. Для этого колба наполняется водой под определенным давлением.
После выполнения всех необходимых операций по соответствию качества, жидкость удаляется, но добиться полного устранения воды не представляется возможным, поскольку продувка осуществляется кратковременно потоком воздушных масс.
В результате после распаковки или на этапе монтажа нового проточного водонагревателя из патрубка возможен выход нескольких капель воды.
Не стоит переживать, что купленный вами водонагреватель раньше использовался, если он был куплен у официального дилера компании, коим и является наш магазин.
Если прибор находится в отапливаемом помещении, то сливать воду в период когда водонагреватель не используется ненужно. Все элементы водонагревателя защищены от коррозии.
В случае если прибор будет находится в неотапливаемом - промерзающем помещении, то из прибора необходимо удалить воду, для исключения повреждения внутренних элементов давлением возникающем при замерзании воды.
