- Объем бака, л: 10
- Напряжение питания, В: 220 (однофазный)
- Мощность, кВт: 2.2
- Установка: вертикальная
Водонагреватель CLAGE S 10-O относится к накопительным системам напорного типа с нижним расположением подводки и предназначен для обеспечения горячей водой одной или нескольких точек потребления, расположенных в непосредственной близости друг от друга. Накопительный бак рассчитан на размещение до 10 литров воды, нагреваемой в диапазоне от +5°C до +80°C. В итоге потребитель может получить до 20 литров смешанной жидкости. Оборудование работает от бытовой однофазной сети и подключается с помощью вилки. Для сохранения воды в нагретом состоянии с внешней стороны бака установлена теплоизоляция из пенополиуретана. Устанавливаться прибор может как путем врезки в холодную водопроводную магистраль, так и со специальным смесителем для безнапорных водонагревателей.
- Объем бака 10 литров.
- Медный накопительный бак.
- Несколько точек потребления.
- Небольшие размеры.
- Количество смешанной воды около 20 литров.
- Пенополиуретановая теплоизоляция.
- Три температурных режима.
- Плавное изменение в пределах +5°C…+80°C.
- Фиксация температуры в трех положениях.
- Защита от замерзаний.
- Защита от перегрева.
- Подключение к однофазной сети.
- Возможность монтажа по безнапорному типу.
- Индикация включения.
- Монтажные планки в комплекте.
- Нижняя подводка.
- Защита IP24.
Напорный водонагреватель CLAGE S 10-O может использоваться для одной или нескольких точек потребления, находящихся рядом друг с другом. Из-за небольшого объема накопительного бака модель рекомендуется к использованию только с кухонными мойками и умывальниками в ванной комнате. Возможна эксплуатация в общественных местах для одного или нескольких рукомойников. Бак объемом 10 литров позволяет получать до 20 литров комфортной для использования смешанной воды.
Вода, попадая в бак, нагревается до выставленной с помощью ручного поворотного регулятора температуры, и потребитель получает возможность использования горячей воды в момент открытия крана. Бак модели изготовлен из меди, которая не подвержена коррозии, что с одной стороны увеличивает стоимость оборудования, а с другой гарантирует долговечность эксплуатационного периода. Именно поэтому производитель установил гарантийный срок на резервуар 10 лет. Для того, чтобы при длительном нахождении водонагревателя в режиме ожидания вода не остывала быстро, с внешней стороны накопительного бака установлена эффективная теплоизоляционная защита из пенополиуретана.
Органы управления CLAGE S 10-O представляют собой поворотный регулятор и индикатор включения нагрева. С помощью регулятора пользователь может установить подходящий для себя температурный режим. Корректировка осуществляется бесступенчато в диапазоне от +5°C до +80°C, однако предусмотрена фиксация регулятора в трех положениях на тех температурах, которые могут использоваться чаще других. Это +30°C для комфортного умывания (экономичный режим), +55°C для мытья посуды и +80°C для получения наибольшего количества смешанной воды.
С помощью регулятора можно активировать защиту от замерзания, установив минимальное значение (значок со снежинкой). Данный режим необходим для того, чтобы предотвратить замерзание воды внутри бака в том случае, когда температура окружающей среды будет на нулевой отметке и ниже. Прибор автоматически поддерживает температуру жидкости +5°C. Однако наличие защиты не указывает на то, что оборудование можно эксплуатировать при отрицательных температурах.
Кроме защиты от замерзания CLAGE S 10-O имеет защиту от перегрева. Она сработает в том случае, когда температура нагрева превысит максимально допустимое значение. При возникновении такой ситуации автоматика выключит нагревательный элемент и предотвратит его перегорание. Что касается защиты от попадания на корпус воды, прибор выполнен согласно требованиям IP24, т.е. на корпус могут попадать брызги, никак не сказываясь на работоспособности оборудования.
Напорный водонагреватель CLAGE S 10-O благодаря своим небольшим габаритам может быть размещен в условиях нехватки свободного места, а за счет лаконичного внешнего вида впишется в любой интерьер ванной комнаты или кухни. Корпус белого цвета имеет обтекаемую форму. В нижней части лицевой панели расположен температурный регулятор, а рядом выведен световой индикатор нагрева. Снизу выходят патрубки для подключения оборудования к водопроводной магистрали и отведению на точки потребления.
Или позвоните нам, мы подскажем и поможем.

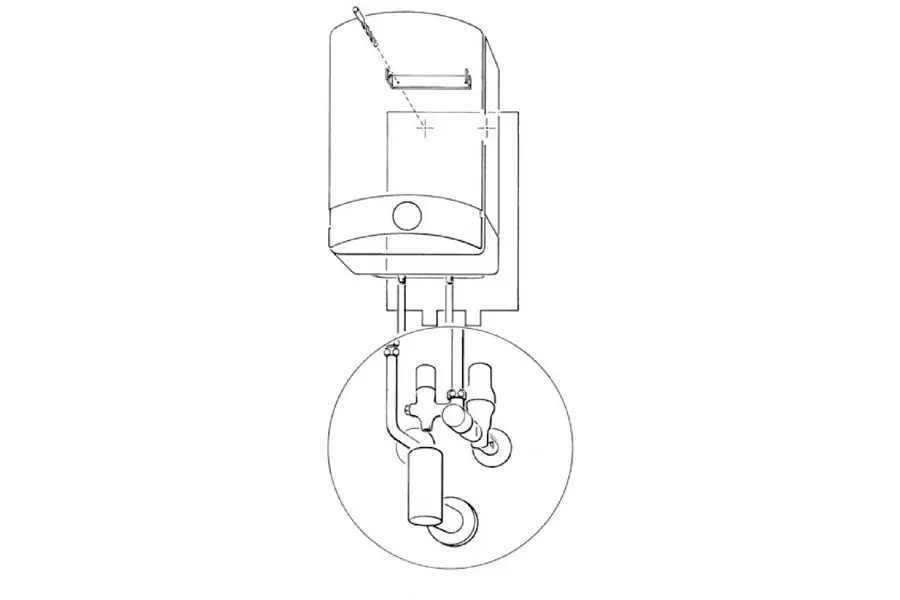

Водонагреватель CLAGE S 10-O предназначен только для настенного размещения с нижним расположением подводки. Благодаря входящим в комплект монтажным планкам прибор легко устанавливается на место эксплуатации и снимается при необходимости проведения обслуживания. Для определения мест крепления планок используется специальный шаблон, с помощью которого отмечаются крепежные отверстия. Планки прикручиваются к стене, а водонагреватель навешивается на них.
Максимальная потребляемая мощность модели составляет 2,2 кВт, поэтому используйте проводку с необходимым сечением проводов. Прибор питается от стандартной однофазной сети с напряжением 220 В, а коммутация осуществляется с помощью разъемного соединения посредством вилки. Эксплуатация водонагревателя без заземления запрещена. Также запрещается включать оборудование с пустым накопительным баком.
Водонагреватель может коммутироваться с водопроводом двумя способами: как напорное и безнапорное устройство. В первом случае установка проводится путем врезания входного канала в холодную водопроводную магистраль через клапан, предотвращающий обратный ход нагретой жидкости. Выходной патрубок соединяется с точкой потребления или с разводкой на несколько кранов. Обязательным условием является подключение сливного штуцера с клапаном, сбрасывающим излишки воды при нагреве для стравливания давления внутри бака.
При коммутации по принципу безнапорной нагревательной техники требуется подключать модель со специальной смесительной арматурой. В этом случае накопительный бак находится не под давлением, а излишки жидкости сбрасываются через смеситель.
Процессы подготовки к монтажу, самой установки, проверки и ввода в эксплуатацию могут вызывать определенные трудности. Чтобы выполнить все этапы в соответствии с требованиями, изложенными в инструкции и соблюсти все меры безопасности, доверьте выполнение работа квалифицированному специалисту.
В данном разделе представлены рекомендации и общие условия по подключению и монтажу оборудования. Перед осуществлением работ необходимо ознакомиться с инструкцией и изучить требования техники безопасности. Мы советуем доверять все работы по подключению и монтаж квалифицированным специалистам!
Позвоните нам, мы подскажем и поможем.
Введите:
Результат:
Количество человек | Объем бака водонагревателя, л | |||
---|---|---|---|---|
Мойка | Душ | Мойка + душ | Мойка + душ + ванна | |
1 | 10 | 30 | 50 | 100 |
2 | 15 | 50 | 80 | 120 |
3 | 20 | 80 | 100 | 150 |
4 | 30 | 100 | 120 | 200 |
5-6 | 30 | 120 | 150 | 300 |
7-8 | 50 | 150 | 200 | 300 |
Мощность, кВт | 1 | 2 | 3 | 3.5 | 4 | 6 | 8 | 12 |
---|---|---|---|---|---|---|---|---|
Сила тока, А | 4.5 | 9.1 | 13.6 | 15.9 | 18.2 | 27.3 | 36.4 | 54.5 |
Сечение жилы кабеля, мм² | 1 | 1 | 1.5 | 2.5 | 2.5 | 4 | 6 | 10 |
Максимальная длина, метров | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
Мощность, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
---|---|---|---|---|---|---|---|---|
Сила тока, А | 9.1 | 19.5 | 22.8 | 27.3 | 31.9 | 36.5 | 41 | 53.2 |
Сечение жилы кабеля, мм² | 1.5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
Максимальная длина, метров | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
Значение | Защита от предметов с диаметром (мм) | Пояснение |
---|---|---|
0 | - | Защита отсутствует |
1 | Более 50 | Отсутствие защиты от сознательного контакта, защита от тел с большой поверхностью |
2 | Более 12,5 | Защита от пальцев и подобных объектов |
3 | Более 2,5 | Защита от попадания кабелей, инструмента и т.д. |
4 | Более 1 | Защита от проводов, крепежа и других схожих объектов |
5 | Пылезащищенное | Защита от внешних контактов. Допускается проникание небольшого количества пыли, не влияющего на работоспособность. |
6 | Пыленепроницаемое | Защита от внешних контактов и попадания пыли. |
Значение | Защищает от | Пояснение |
---|---|---|
0 | - | Защита отсутствует |
1 | Вертикальное падение капель | Падение воды вертикально не влияет на работу оборудования |
2 | Вертикальное падение капель под углом 15° | Падение воды вертикально под углом до 15° не влияет на работу оборудования |
3 | Падение брызг | Защита от дождя при падении воды вертикально под углом до 60° не влияет на работу оборудования |
4 | Брызги по любой траектории | Попадание брызг под любым углом не влияет на работу оборудования |
5 | Струи воды | Попадание струй воды под любым углом не влияет на работу оборудования |
6 | Сильные струи воды | Попадание сильных струй воды под любым углом не влияет на работу оборудования |
В этом разделе указаны теоретические (примерные) расчётные данные, реальные показатели или параметры устройств и оборудования могут отличаться в различных условиях эксплуатации. Для получения более точной информации необходимо воспользоваться консультацией специалиста.
Напорный водонагреватель все время находится под давлением водопроводной сети и рассчитан для обеспечения горячей водой нескольких точек потребления.
Безнапорный водонагреватель подключается через специальный смеситель только к одной точке потребления и не находится под давлением водопроводной магистрали.
В накопительных приборах CLAGE устанавливается медный ТЭН, который, как правило, работает с мощностью нагрева около 2 кВт в однофазной сети.
Да. У всех моделей CLAGE можно регулировать температуру нагрева.
Оптимальным вариантом является уровень в +60°C. Например, при такой температуре 50 литровый бак дает примерно 100 литров смешанной комфортной воды, чего хватит для принятия душа нескольким членам семьи без необходимости ожидания догрева.
Они не подвержены коррозии при нахождении в воде, в результате чего в накопительных водонагревателях с таким баком и медным ТЭНом не нужно устанавливать магниевый анод.
Производство накопительных водонагревателей CLAGE находится в двух странах. В Италии выпускаются модели S50, S80 и S100, а остальные модели производятся на заводе в Германии.
Все накопительные водонагреватели имеют гарантийный срок 3 года. На баки гарантия распространяется следующим образом:
- 10 лет на баки моделей S10 и S15.
- 7 лет на баки остальных моделей.
Да. Для всех модельных рядов накопительных водонагревателей, кроме CLAGE SX, требуется дополнительно приобретать группу безопасности.
Это специальное устройство, включающее в себя два клапана, выполняющие функции по поддержанию нормальной работы оборудования.
Обратный клапан обеспечивает предотвращение вытекания нагретой воды из бака в холодную магистраль, когда при нагреве жидкости давление в баке превышает давление в трубе.
Предохранительный клапан выполняет функцию по поддержанию внутри бака безопасного для емкости давления. В том случае, когда температура в баке повышается, жидкость расширяется, и давление внутри емкости увеличивается. Дойдя до максимально допустимого, срабатывает предохранительный клапан и из бака выбрасываются излишки воды. Выброс осуществляется в систему водоотведения.
Да, в каталоге CLAGE есть модели накопительных водонагревателей, которые запитываются от трехфазной сети. Это приборы серии SX. Они интересны тем, что имеют не только возможность подключения либо к однофазной, либо к трехфазной сети, но и могут работать с различной мощностью нагрева от 0,75 кВт до 6 кВт.
