- Объем бака, л: 5
- Напряжение питания, В: 220 (однофазный)
- Мощность, кВт: 2
- Установка: вертикальная
Водонагреватель CLAGE S 5-U представляет собой безнапорную накопительную модель с небольшим баком емкостью 5 литров и предназначен для работы только со специальными смесителями, поддерживающими подключение безнапорных водонагревателей. Устройство имеет верхнее расположение подводок и подходит исключительно для раздачи воды в одной точке потребления, располагаясь под смесителем. Слой теплоизоляции снижает теплопотери, удерживая длительное время воду в баке в нагретом состоянии. Вынесенный на лицевую панель поворотный регулятор изменяет температуру нагрева с фиксацией в трех положениях, а также позволяет активировать защиту от замерзания. Прибор подключается к бытовой сети 220 В с помощью стандартной вилки.
- Объем бака 5 литров.
- Небольшие размеры.
- Количество смешанной воды около 9 литров.
- Эффективная теплоизоляция.
- Подключение к однофазной сети.
- Плавное изменение в пределах +35°C…+85°C.
- Фиксация температуры в трех положениях.
- Защита от замерзаний.
- Защита от перегрева.
- Индикация нагрева.
- Индикация включения.
- Монтажные планки в комплекте.
- Верхняя подводка.
- Защита IP24.
Накопительный водонагреватель CLAGE S 5-U безнапорного типа предназначен для раздачи горячей воды только на одну точку потребления и устанавливается исключительно со специальными смесителями, чтобы водопроводное давление не поступало в накопительный бак. В качестве материала при изготовлении емкости используется полипропилен, который выдерживает высокие температуры и не вступает в реакцию с водой. Нагревательный элемент заключен в колбу из фторопласта, и из-за того, что вода не контактирует с металлическими деталями, в модель не нужно устанавливать защитный анод, а само устройство может использоваться с жесткой водой.
При наполнении бака включается нагрев жидкости, чтобы пользователь имел возможность сразу пользоваться горячей водой в момент включения крана. После нагрева текущая температура удерживается на протяжении длительного времени, поскольку на накопительный бак с внешней стороны нанесена эффективная теплоизоляции, которая производится из вторсырья.
Органы управления представляют собой поворотный регулятор, с помощью которого можно корректировать температуру нагрева в диапазоне от +35°C до +85°C. В трех положениях на +38°C, +55°C и +65°C возможна фиксация регулятора за счет специальных пазов на поворотном диске. Индикатор, расположенный рядом с регулятором, указывает на включение устройства.
Водонагреватель CLAGE S 5-U имеет защиту от замерзания, которая включается с помощью регулятора при установке на отметке в виде снежинки. В этом режиме прибор автоматически будет поддерживать температуру воды внутри бака на отметке +7°C, чтобы исключить замерзание жидкости при падении температуры окружающей среды ниже нулевой отметки. Кроме того, модель оснащена защитой от перегрева, которая сводится к тому, что при нештатной ситуации, когда температура повышается и, дойдя до максимально допустимого уровня, нагревательный элемент выключается.

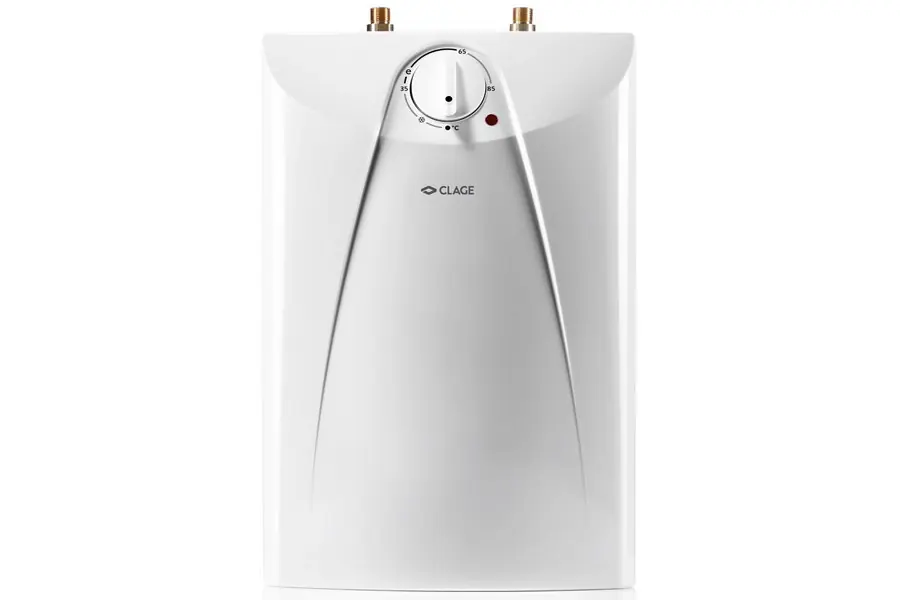

Накопительный водонагреватель CLAGE S 5-U имеет небольшие размеры за счет маленького бака и компактно размещается на стене в вертикальном состоянии. Корпус выкрашен в белый цвет, а скосы и декоративные линии придают изысканности внешнему виду устройства, позволяя вписать его в любой интерьер ванной комнаты или кухни. В верхней лицевой части выполнен скос, на котором установлен поворотный регулятор и световой индикатор работы. В верхней части корпуса выведены патрубки для подключения к смесителю.
Или позвоните нам, мы подскажем и поможем.
Водонагреватель CLAGE S 5-U может быть установлен только в вертикальном положении с верхним расположением подводки, т.е. под смесителем. Для удобства крепления к стене в комплектацию входят шаблон и монтажные планки. Сначала шаблон прикладывается к стене, где отмечаются места под отверстия. После с помощью крепежа на стене устанавливаются две горизонтальные монтажные планки, а сам водонагреватель навешивается на них.
Прибор питается от бытовой однофазной сети с напряжением 220В, а коммутация осуществляется с помощью вилки, вставляемой в розетку. При подключении прибор должен быть заземлен в целях безопасности. Максимальная мощность, потребляемая при нагреве, достигает 2 кВт, поэтому используйте проводку от розетки до автомата необходимого сечения. Включать модель в сеть с пустым накопительным баком запрещается.
Поскольку CLAGE S 5-U относится к безнапорному оборудованию, его запрещается врезать в водопроводную магистраль. Для подключения требуется использовать специальные смесители, от которых вода подается к водонагревателю. Соединение с трубами выполняется через разъемы 3/8 дюйма.
Доверьте выполнение монтажных работ квалифицированному специалисту, что все этапы подключения были выполнены в соответствии с требованиями, изложенными в инструкции, и с соблюдением техники безопасности.
В данном разделе представлены рекомендации и общие условия по подключению и монтажу оборудования. Перед осуществлением работ необходимо ознакомиться с инструкцией и изучить требования техники безопасности. Мы советуем доверять все работы по подключению и монтаж квалифицированным специалистам!
Позвоните нам, мы подскажем и поможем.
Введите:
Результат:
Количество человек | Объем бака водонагревателя, л | |||
---|---|---|---|---|
Мойка | Душ | Мойка + душ | Мойка + душ + ванна | |
1 | 10 | 30 | 50 | 100 |
2 | 15 | 50 | 80 | 120 |
3 | 20 | 80 | 100 | 150 |
4 | 30 | 100 | 120 | 200 |
5-6 | 30 | 120 | 150 | 300 |
7-8 | 50 | 150 | 200 | 300 |
Мощность, кВт | 1 | 2 | 3 | 3.5 | 4 | 6 | 8 | 12 |
---|---|---|---|---|---|---|---|---|
Сила тока, А | 4.5 | 9.1 | 13.6 | 15.9 | 18.2 | 27.3 | 36.4 | 54.5 |
Сечение жилы кабеля, мм² | 1 | 1 | 1.5 | 2.5 | 2.5 | 4 | 6 | 10 |
Максимальная длина, метров | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
Мощность, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
---|---|---|---|---|---|---|---|---|
Сила тока, А | 9.1 | 19.5 | 22.8 | 27.3 | 31.9 | 36.5 | 41 | 53.2 |
Сечение жилы кабеля, мм² | 1.5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
Максимальная длина, метров | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
Значение | Защита от предметов с диаметром (мм) | Пояснение |
---|---|---|
0 | - | Защита отсутствует |
1 | Более 50 | Отсутствие защиты от сознательного контакта, защита от тел с большой поверхностью |
2 | Более 12,5 | Защита от пальцев и подобных объектов |
3 | Более 2,5 | Защита от попадания кабелей, инструмента и т.д. |
4 | Более 1 | Защита от проводов, крепежа и других схожих объектов |
5 | Пылезащищенное | Защита от внешних контактов. Допускается проникание небольшого количества пыли, не влияющего на работоспособность. |
6 | Пыленепроницаемое | Защита от внешних контактов и попадания пыли. |
Значение | Защищает от | Пояснение |
---|---|---|
0 | - | Защита отсутствует |
1 | Вертикальное падение капель | Падение воды вертикально не влияет на работу оборудования |
2 | Вертикальное падение капель под углом 15° | Падение воды вертикально под углом до 15° не влияет на работу оборудования |
3 | Падение брызг | Защита от дождя при падении воды вертикально под углом до 60° не влияет на работу оборудования |
4 | Брызги по любой траектории | Попадание брызг под любым углом не влияет на работу оборудования |
5 | Струи воды | Попадание струй воды под любым углом не влияет на работу оборудования |
6 | Сильные струи воды | Попадание сильных струй воды под любым углом не влияет на работу оборудования |
В этом разделе указаны теоретические (примерные) расчётные данные, реальные показатели или параметры устройств и оборудования могут отличаться в различных условиях эксплуатации. Для получения более точной информации необходимо воспользоваться консультацией специалиста.
Напорный водонагреватель все время находится под давлением водопроводной сети и рассчитан для обеспечения горячей водой нескольких точек потребления.
Безнапорный водонагреватель подключается через специальный смеситель только к одной точке потребления и не находится под давлением водопроводной магистрали.
В накопительных приборах CLAGE устанавливается медный ТЭН, который, как правило, работает с мощностью нагрева около 2 кВт в однофазной сети.
Да. У всех моделей CLAGE можно регулировать температуру нагрева.
Оптимальным вариантом является уровень в +60°C. Например, при такой температуре 50 литровый бак дает примерно 100 литров смешанной комфортной воды, чего хватит для принятия душа нескольким членам семьи без необходимости ожидания догрева.
Они не подвержены коррозии при нахождении в воде, в результате чего в накопительных водонагревателях с таким баком и медным ТЭНом не нужно устанавливать магниевый анод.
Производство накопительных водонагревателей CLAGE находится в двух странах. В Италии выпускаются модели S50, S80 и S100, а остальные модели производятся на заводе в Германии.
Все накопительные водонагреватели имеют гарантийный срок 3 года. На баки гарантия распространяется следующим образом:
- 10 лет на баки моделей S10 и S15.
- 7 лет на баки остальных моделей.
Да. Для всех модельных рядов накопительных водонагревателей, кроме CLAGE SX, требуется дополнительно приобретать группу безопасности.
Это специальное устройство, включающее в себя два клапана, выполняющие функции по поддержанию нормальной работы оборудования.
Обратный клапан обеспечивает предотвращение вытекания нагретой воды из бака в холодную магистраль, когда при нагреве жидкости давление в баке превышает давление в трубе.
Предохранительный клапан выполняет функцию по поддержанию внутри бака безопасного для емкости давления. В том случае, когда температура в баке повышается, жидкость расширяется, и давление внутри емкости увеличивается. Дойдя до максимально допустимого, срабатывает предохранительный клапан и из бака выбрасываются излишки воды. Выброс осуществляется в систему водоотведения.
Да, в каталоге CLAGE есть модели накопительных водонагревателей, которые запитываются от трехфазной сети. Это приборы серии SX. Они интересны тем, что имеют не только возможность подключения либо к однофазной, либо к трехфазной сети, но и могут работать с различной мощностью нагрева от 0,75 кВт до 6 кВт.
